信息摘要：
鋼結構廠房防腐漆一般使用配套方案有環氧富鋅底漆、環氧中間漆、丙烯酸面漆或者是環氧鐵紅底漆、環氧云鐵中間漆、聚氨酯面漆等，根據防腐設計要求和年限要求來選擇面漆。
工業廠房通常必須使用年限比較久，因此必須噴涂刷漆來實現防腐防銹工作，以增加工業廠房的使用壽命。不同建筑材質的工業廠房防腐施工及刷漆選用各不相同，如混凝土結構工業廠房、鋼結構廠房等，而鋼結構廠房對于防腐的必須更高，今天就來了解下鋼結構廠房彩鋼瓦翻新防腐怎樣施工以及應該使用哪些刷漆。
彩鋼瓦翻新防腐施工環境
1、施工環境：
a.施工環境溫度宜為10-30℃，相對濕度不宜大于80%。施工環境溫度低于10℃時，應采取加熱升溫措施。
b.防腐施工前，應根據施工環境溫度、濕度、原材料及工作特點，通過試驗選定適宜的施工配比和施工操作方法后，方可進行大面積施工。
c.在施工及養護期間，應采取防水、防火、防曝曬等措施。
d.進行防腐工程施工時，不得與其他工種進行交叉施工。

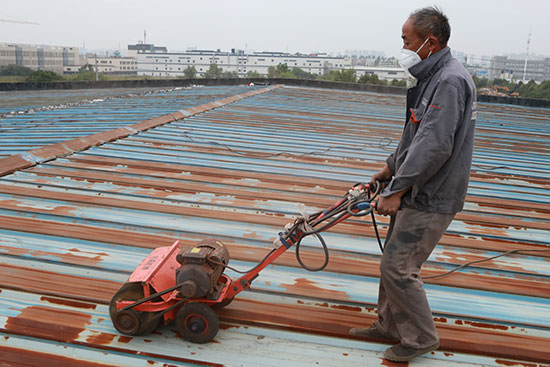

彩鋼瓦翻新防腐除銹處理
2、底層處理：
首先將彩鋼瓦表層的積灰進行處理，然后采用電動砂輪機或鋼絲刷、砂布將金屬表面的銹皮、氧化物打磨清潔，再用棉紗或破布將金屬表面上浮塵擦干凈。銹跡嚴重的地方可用鐵榔頭敲擊，將較厚的銹皮震落。如有油污的地方，應用汽油或稀釋劑擦洗，防腐特別注意螺栓連接處、焊縫處的防腐一定要根除，防腐級別達到ST2級，完全露出金屬光澤。

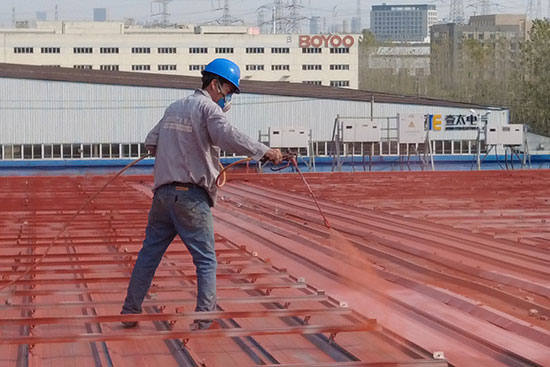

彩鋼瓦翻新防腐噴漆施工
3、涂刷施工一底兩面：
a.噴漆前還應對表層進行處理，除去積灰雜物，經檢查合格后施工。
b.底漆涂刷使用前，對彩鋼瓦局部出現的縫隙進行填補，保證防腐涂層的整體性。
c.使用涂料時，應攪拌均勻，無色差即可涂刷。
d.彩鋼瓦防腐配套工藝采用一底兩面的方法進行施工，即一層防銹底漆，兩層面漆為丙烯酸漆，涂膜實干后厚度達到0.15mm以上。
鋼結構廠房彩鋼瓦翻新防腐施工方案
最后總結一下：鋼結構廠房防腐漆一般使用配套方案有環氧富鋅底漆、環氧中間漆、丙烯酸面漆或者是環氧鐵紅底漆、環氧云鐵中間漆、聚氨酯面漆等，根據防腐設計要求和年限要求來選擇面漆。廠房防腐漆施工步驟分為：基面處理、噴涂底漆、噴涂面漆。
全國服務熱線
關注公眾號
